Suurvirtauksen keskipakopumppuopas: tyypit, mitoitus ja kemiallinen prosessikäyttö

Jos olet koskaan mitoittanut siirtolinjaa suurelle säiliötilalle tai katsonut kiertopiirin kamppailua, koska pumppu valittiin pelkästään päähän, tiedät jo, että "suuri virtaus" on suhteellinen käsite. Keskipakopumpputyössä se tarkoittaa yleensä toimintapistettä, jossa tilavuus on tärkeämpi kuin paine. Pumppu voi siirtää jäähdytysvettä, kemiallista prosessinestettä, suolaliuosta tai matalaviskositeettista tuotetta laajan putkiverkoston läpi, ja juoksupyörä ja kotelo on järjestetty kuljettamaan tämä tilavuus tehokkaasti. Jiangsu Feixiang Pump Manufacturing Co., Ltd.:ssä päivittäinen työmme kemiantehtaiden ja prosessikäyttäjien kanssa on opettanut meille, että paras suurvirtaus keskipakopumppu on harvoin suurin tietolehdestä; se on se, joka vastaa järjestelmän käyrää, nestettä ja huoltotodellisuutta.

Mitä "Suuri virtaus" tarkoittaa keskipakopumpulle

Virtausnopeus on tilavuus, jonka pumppu toimittaa aikayksikköä kohti, kun taas paine on energia, jonka se lisää nesteen painoyksikköä kohti. Suuren virtauksen keskipakopumppu sijaitsee sen suorituskykykäyrän oikealla puolella: suuri tilavuus, usein vaatimaton. Siksi näissä pumpuissa käytetään yleensä yksivaiheista riippuvaa juoksupyörää, leveää kierukkaa ja runsaasti imu- ja poistokanavia. Ominaisnopeus nousee, kun virtaus kasvaa suhteessa nostokorkeuteen, siirtäen rakenteita kohti sekavirtaus- ja aksiaalivirtauspyöriä, kun nostokorkeuden tarve on erittäin pieni ja tilavuustarve on erittäin korkea.

On tärkeää olla sekoittamatta suurta virtausta korkeaan paineeseen. Pumppu voi olla runkoltaan suuri, mutta se tuottaa silti vain muutaman tangon. Toisaalta monivaiheinen pumppu voi tuottaa korkean paineen suhteellisen vaatimattomalla virtauksella. Käytännön kysymys on, missä järjestelmäkäyrä leikkaa pumpun käyrän ja toimiiko valittu pumppu lähellä parasta hyötysuhdetta. Matalan viskositeetin nesteille, kuten vedelle, liuottimille ja monille kemikaalivirroille, keskipakopumput sopivat luonnollisesti, koska ne voivat läpäistä suuria määriä suhteellisen yksinkertaisella rakenteella.

Yleiset suurvirtauskeskipakopumppukokoonpanot

Suuriin virtaustehtäviin vastataan useilla pumppujärjestelyillä, ja oikea valinta riippuu korkeudesta, sijoittelusta, nesteestä ja yksikön käyntitiheydestä. Vaakasuuntainen yksivaiheinen prosessipumppu on usein ensimmäinen vaihtoehto yleiseen siirtoon, koska se on saavutettavissa ja helppo huoltaa. Pystysuuntaiset pumput säästävät lattiatilaa ja pitävät lyhyen imureitin kaivoissa tai kiertokuopissa. Aksiaalivirtauspumput vievät suuren virtauksen ideaa pidemmälle käyttämällä potkurityyppisiä juoksupyöriä erittäin suurille tilavuuksille alhaisella korkeudella. Monivaiheiset yksiköt tulevat kuvaan, kun sama virtaus on syötettävä korkeammalla paineella, vaikka kotelosta tulee pidempi ja monimutkaisempi.

Kemianhuollossa pumpun tulee myös kunnioittaa materiaaleja ja tiivistystä. Tavallinen kemiallisen prosessin pumppu voidaan toimittaa valuraudasta, ruostumattomasta teräksestä tai muista seoksista, joissa on nesteelle sopivat mekaaniset tiivisteet. Vuorattu tai korroosionkestävä pumppu saatetaan tarvita happoja, emäksiä ja suolaliuoksia varten. Erittäin suurissa kiertokuluissa, kuten haihdutus- ja kiteytyssilmukoissa, aksiaalivirtausrakenne voi olla tehokkaampi kuin suuren virtauksen keskipakopumpun pakottaminen toimimaan kaukana parhaasta pisteestään. Meidän aksiaalivirtauspumpun suorituskykykeskustelu kattaa tämän kompromissin yksityiskohtaisemmin.

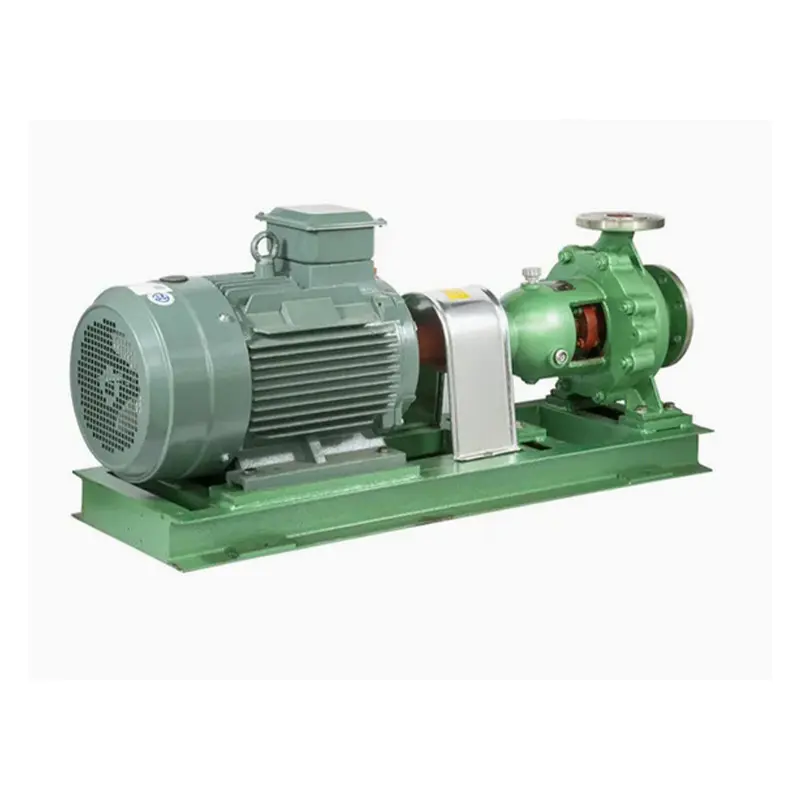

IH-tyyppinen vaakasuora kemiallinen keskipakopumppu Tämä yksivaiheinen ISO2858-pumppu tarjoaa syövyttäviä, vettä muistuttavia nesteitä ilman kiinteitä aineita varten laajan virtaus- ja painealueen kemiallisiin prosessitöihin. Näytä tuote →

Nopea vertailu korkeavirtauspumpputyyleistä

Missä suurvirtauskeskipakopumput sopivat prosessilaitoksiin

Suuren virtauksen keskipakopumppuja esiintyy useammissa paikoissa kuin monet odottavat. Ne käsittelevät jäähdytys- ja käyttövettä, siirtävät tuotetta säiliöiden välillä, syöttävät pesureita, kierrättävät suolaliuosta tai lämpönestettä ja tukevat reaktorin vaippajärjestelmiä. Kemiantehtaissa samaa pumppuperhettä voidaan käyttää laimeille liuoksille, liuottimille ja muille alhaisen viskositeetin nesteille edellyttäen, että kostutetut materiaalit ja tiivisteet ovat yhteensopivia. Kun virta sisältää kiinteitä aineita tai kaasua, kuva muuttuu ja saattaa tarvita erilaista suunnittelua tai muunneltua asennusta.

Yksi hyödyllinen ero on siirron ja kierron välillä. Siirtopumpulla on yleensä määritelty käynnistys- ja pysäytysjakso, ja se saattaa vaatia itseimeytymis- tai imunostokyvyn. Kiertovesipumppu käy pitkiä aikoja, joten tehokkuus ja vakaa toiminta lähellä parasta hyötysuhdetta ovat tärkeämpiä. Höyrystys- ja kiteytyspiirit ovat hyvä esimerkki: pumpun on siirrettävä suuri määrä nestettä alhaisella painekorkeudella, ja väärä valinta voi aiheuttaa kavitaatiota, tärinää tai tarpeetonta sähkönkulutusta. Tämä on yksi syy, miksi pumppuvalikoimaamme kuuluu sekä prosessikeskipako- että kemialliset aksiaalivirtauspumput suuren volyymin kiertoon.

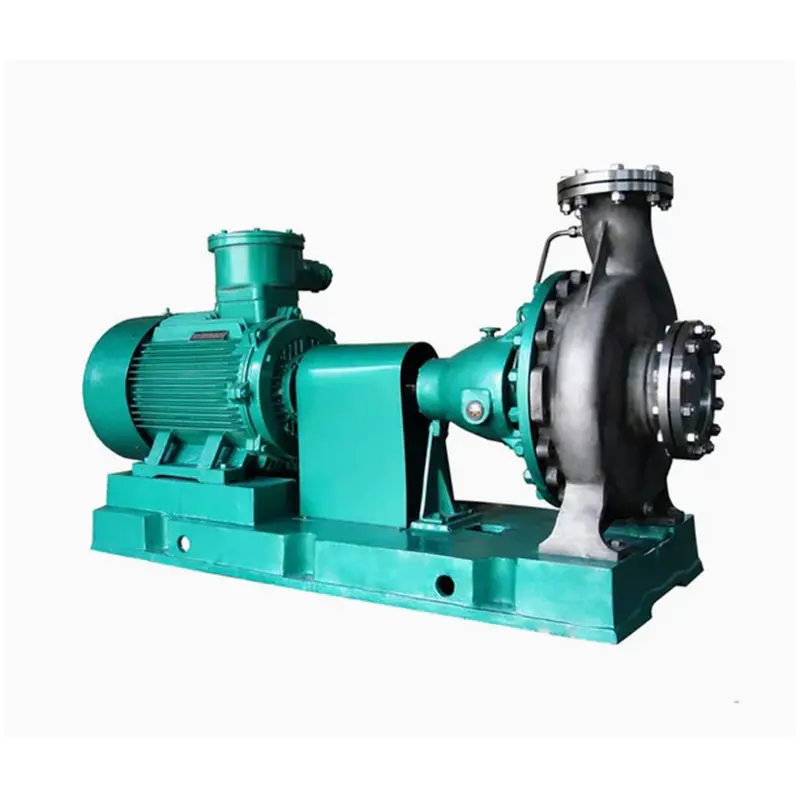

CZ Standard Chemical Process Pump Taakse aukeava kemiallinen prosessipumppu syövyttäville tai korkean lämpötilan nesteille, virtaukset 1500 m³/h asti ja huolto ilman putkiston avaamista. Näytä tuote →

Koon ja valinnan tarkistuslista

Luotettava valinta alkaa tiedoista, ei kehyksen koosta. Kirjoita muistiin normaali ja maksimivirtaus, vaadittu nostokorkeus, nesteen ominaisuudet ja käyttölämpötila ennen käyrien tarkastelua. Tarkista sitten imupuoli huolellisesti. Monia suuren virtauksen pumppuja syytetään kavitaatiosta, kun todellinen ongelma on riittämätön positiivinen nettoimukorkeus, pitkä imulinja tai huonosti sijoitettu kyynärpää. Seuraavat tarkastukset ovat käytännön lähtökohta.

1. Tehtäväpiste: Vahvista suunniteltu virtaus ja nousu sekä mahdollinen tuleva kapasiteettimarginaali. Vältä mielivaltaisten marginaalien lisäämistä, jotka työntävät pumppua käyrän oikealle puolelle.
2. Nestetiedot: Tallenna viskositeetti, tiheys, kiintoainepitoisuus, liuennut kaasu, syövyttävyys ja lämpötila. Nämä määrittävät pumpun tyypin, materiaalit ja tiivistejärjestelyn.
3. NPSH-marginaali: Vertaa saatavilla olevaa NPSH:ta NPSH:hen, joka vaaditaan koko virtausalueella, ei vain suunnittelupisteessä.
4. Materiaalit ja tiivisteet: Yhdistä kastuneet osat nesteeseen ja valitse tiivisteen huuhtelusuunnitelma, jota voidaan ylläpitää kentällä.
5. Kuljettaja ja ohjaus: Tarkista moottorin koko, käynnistystapa, säädettävä toiminta ja nopeuden muutoksen vaikutus virtaukseen ja nousuun.
6. Ulkoasu: Pidä imuputket lyhyinä ja suorina, varmista riittävä upottaminen ja jätä tilaa huoltoon.

Se auttaa myös kysymään, kuinka pumppua käytetään. Vuosia täydellä nopeudella käyvällä yksiköllä on erilaiset prioriteetit kuin yksiköllä, jota kuristetaan tai vaihdetaan usein. Jos järjestelmä tarvitsee laajan virtausalueen, nopeudensäätö voi olla hyödyllisempää kuin suurempi juoksupyörän trimmi. Jos neste on syövyttävää, vuorattu tai ruostumaton rakenne voi maksaa etukäteen enemmän, mutta vähentää seisokkeja. Tavoitteena ei ole löytää suurinta virtauslukua; se on löytää pumppu, joka pysyy terveen toimintaikkunan sisällä.

Asennus-, käyttö- ja huolto-ohjeet

Suuren virtauksen keskipakopumput palkitsevat hyvän asennuksen. Pohjalevyn saumaus, akselin kohdistus ja putkiston tuki ovat tärkeitä, koska suuret virtausmäärät voivat tuottaa havaittavia reaktiovoimia. Imuputkistossa ei saa olla korkeita kohtia, joihin ilma voi kerääntyä, eikä pumppua saa koskaan käyttää kuivana, ellei sitä ole erityisesti suunniteltu tähän tehtävään. Tarkista käyttöönoton aikana pyöriminen, tiivisteen vuoto, tärinä ja moottorin virta todellisessa toimintapisteessä. Käynnistettäessä äänekäs tai tärisevä pumppu saattaa kavitoida, olla väärässä linjassa tai toimia kaukana suunnitellusta virtauksesta.

Tarkkaile päivittäisessä käytössä imupainetta, poistopainetta, virtauksen ilmaisua ja laakerin lämpötilaa. Virtauksen asteittainen häviäminen voi viitata kuluneeseen juoksupyörään, osittain tukkeutuneeseen imusuodattimeen tai prosessin muutokseen. Mekaanisten tiivisteiden viat johtuvat usein kuivakäynnistä, huonosta huuhteluvirtauksesta tai virheestä tiivisteen sijaan. Säilytä varakulutusrenkaat ja tiivisteet kriittisiä yksiköitä varten ja tallenna pumpun käyrä käyttöönoton yhteydessä, jotta tulevat suorituskyvyn muutokset voidaan arvioida tunnettuun lähtötilanteeseen nähden. Korkeissa lämpötiloissa tai syövyttävissä töissä tiivisteen tilaan ja tärinätrendiin perustuva ennaltaehkäisevä huoltoaikataulu on yleensä hyödyllisempi kuin kiinteä huoltoväli.

Pystysuuntainen aksiaalivirtauspumppu suuriin töihin Pystysuuntainen aksiaalivirtauspumppu suuritehoisiin, matalapaineisiin tehtäviin; tilaa säästävä suuntaus sopii kasteluun, tulvien torjuntaan, jäteveden käsittelyyn ja rajoitettuihin asennuksiin. Näytä tuote →

Työskentely pumppuvalmistajan kanssa High Flow Duty -työssä

Jiangsu Feixiang Pump Manufacturing Co., Ltd. on rakentanut kemikaalipumppuja 1980-luvulta lähtien, ja tuotevalikoimamme kattaa kemiallisten prosessien pumput, korroosionkestävät pumput, korkean lämpötilan pumput, aksiaalivirtauspumput, itseimevät pumput ja niihin liittyvät laitteet. Tämä leveys on hyödyllinen, kun suuri virtaus on päällekkäinen kemiallisen yhteensopivuuden tai korkean lämpötilan kanssa, koska keskustelu voi siirtyä "kumpi pumppu on suurin" kysymykseen "mikä hydraulinen ja materiaaliyhdistelmä sopii tälle linjalle". CZ-, HJ-, IH- ja ZA-prosessipumppuperheemme palvelevat tämän kartan eri osia, kun taas aksiaalivirtaus- ja pystykiertopumput kattavat suurikokoiset, matalapaineiset sovellukset.

Jos suunnittelet uutta asennusta tai vaihdat pumppua, joka ei ole koskaan täysin sopinut, lähetä meille virtaus, nosto, nestetiedot, lämpötila ja yksinkertainen luonnos putkiston sijoittelusta. Voimme tarkistaa tehtävän kanssasi ja suositella käytännöllistä kokoonpanoa. Tavoitteena on suurivirtaus keskipakopumppu, joka tekee tehtävänsä hiljaa, tehokkaasti ja huollolla, jonka tiimisi todellakin pystyy käsittelemään.
